De bons outils de traçage et de précision

Traçage à l'aide d'une équerre combinée.... (Photo Armand Trottier, La Presse)

Agrandir

Traçage à l'aide d'une équerre combinée.

Photo Armand Trottier, La Presse

Partage

Partager par courriel
Taille de police
Imprimer la page
Ginette Charette (collaboration spéciale)
La Presse

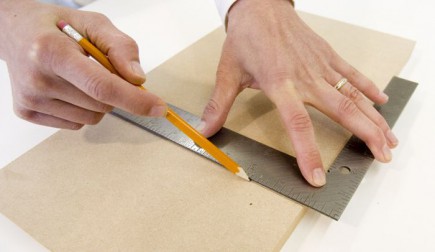

Une bonne équerre de menuisier est solide et... (Photo Armand Trottier, La Presse) - image 1.0

Agrandir

Une bonne équerre de menuisier est solide et précise.

Photo Armand Trottier, La Presse

Il existe de bons outils qui nous permettent de travailler efficacement et qui rendent le travail plus facile. Certains d'entre eux sont répandus, telle l'équerre de menuisier. Mais, d'autres, comme l'équerre combinée et la fausse équerre, méritent d'être mieux connues. Bien que le peigne profilé ne fasse pas partie de la série des équerres, il n'en demeure pas moins un excellent outil de traçage.

 D'abord, soulignons qu'une équerre est un instrument indispensable dans tout coffre à outils qui se respecte. Elle est très utile, autant pour les petits que les gros travaux de bricolage. Les équerres servent à tracer des lignes perpendiculaires ou à angles (qui servent de repère afin de couper une planche ou un panneau) et à vérifier l'exactitude des angles entre deux éléments. Il est donc important d'entretenir ces outils avec soin afin d'en conserver toute la précision.

 1. L'ÉQUERRE COMBINÉE

 L'équerre combinée, parce qu'elle coulisse sur sa règle (d'où son surnom d'équerre à coulisse), ajoute d'autres fonctions à celles de l'équerre de menuisier.

 L'équerre combinée permet également de tracer des lignes perpendiculaires en utilisant l'angle de 90°. Grâce à sa conception, elle permet aussi de tracer des onglets en utilisant l'angle de 45°. L'équerre à coulisse, lors des premières utilisations pour tracer des angles de 45°, requiert quelques réglages. Vous avez des doutes ? Essayez!

 > Espace restreint

 Le fait que le manche puisse glisser sur sa règle offre plus de souplesse quant à l'espace nécessaire pour utiliser l'outil. Pour ajuster la longueur de la règle, il suffit de desserrer légèrement la vis et de faire glisser l'équerre sur sa règle, puis de resserrer cette vis.

 > Lignes parallèles sur une longue surface

 On peut se servir de l'équerre combinée comme un trusquin. Pour ce faire, il suffit, après avoir ajusté la distance voulue sur la règle, de bloquer l'équerre en serrant la vis. Ensuite, positionnez un crayon dans la coche à l'extrémité de la règle. Puis, en gardant le crayon toujours dans la même position, faites glisser l'équerre le long de l'épaisseur de la planche ou du panneau.

 > Petit niveau de l'équerre combinée

 Bien qu'il soit petit, le niveau sert à vérifier l'horizontalité et la verticalité d'une surface. Il pourrait, par exemple, nous aider à poser une tablette au mur.

 Pointeur métallique

 Un pointeur métallique, rangé dans le manche, permet d'avoir toujours sous la main un marqueur. Il s'avère utile pour marquer le centre d'un trou ou pour tirer des lignes. Attention, ce pointeur creuse dans le bois en faisant une marque; ce type de marquage ne convient donc pas à tous les travaux.

 Mesurer une profondeur

 Pour mesurer une profondeur, il suffit d'appuyer l'extrémité de la règle contre la rainure ou d'enfoncer la règle dans une mortaise, puis de faire glisser le manche jusqu'au rebord extérieur et bloquer le mécanisme. Ensuite, il devient facile de lire la mesure ou de la reproduire.

Ajuster l'équerrage de la lame d'une scie portative ou d'un banc de scie

 En retirant l'équerre et en la retournant dans l'autre sens sur sa règle, elle devient l'outil d'ajustement afin de s'assurer que la lame a bien un angle droit avec la semelle de la scie portative.

 2. LA FAUSSE ÉQUERRE

 La fausse équerre est idéale pour reporter des angles. Sa vis à verrouiller permet de conserver l'angle et ainsi de le reporter plusieurs fois avec exactitude. Son utilisation est simple et permet de trouver toutes les grandeurs d'angles possibles entre 0 et 180°.

 Avec la fausse équerre, il n'est pas toujours nécessaire de posséder des connaissances en géométrie. Dans plusieurs types de travaux, la fausse équerre servira de modèle à recopier.

 Si par exemple, dans un travail de finition, vous désirez fixer un morceau de bois dans un coin et que vous ne connaissez pas la mesure exacte de l'angle. Appuyez le manche de la fausse équerre contre une des deux surfaces, puis glissez la règle jusqu'à ce qu'elle s'appuie sur l'autre surface. Ensuite, serrez la vis de blocage pour conserver votre mesure. Reportez la mesure de l'angle en appuyant le manche contre le côté du morceau de bois.

Si, par contre, vous connaissez l'angle que vous désirez reproduire, il vous suffit de placer la règle de la fausse équerre sur l'angle en vous servant d'un rapporteur d'angles.

 Vous trouverez sur le marché deux systèmes de blocage, soit la vis ou le mécanisme de blocage à came. Dans le deuxième cas, ce mécanisme s'utilise d'une seule main, ce qui facilite parfois le travail dans des positions où il n'y a qu'une seule main de libre.

 3. L'ÉQUERRE DE MENUISIER

 Une bonne équerre de menuisier est solide et précise. On la trouve en différentes longueurs. Lorsqu'il s'agit de tracer une ligne perpendiculaire (90°) en vue d'une coupe, il suffit de placer le manche bien appuyé contre le champ de la planche et d'utiliser la règle comme guide de traçage. Lorsque l'équerre est utilisée pour vérifier l'équerrage, le manche est appuyé contre un angle et la règle contre l'autre angle. Si les deux côtés demeurent appuyés sur toute leur longueur, cela confirme que l'angle est bien droit.

 Selon le modèle, certains manches offrent la possibilité de tracer des angles de 45°.

 4. LE PEIGNE PROFILÉ

 Pour tracer des profils irréguliers, le peigne profilé s'avère très utile. Par exemple, lors de la pose de plancher flottant, si vous désirez faire le contour d'un cadrage particulièrement travaillé, appuyez les dents du peigne contre le profil à reproduire et poussez-les afin d'en faire le dessin exact. Ensuite, posez le peigne sur le rebord de votre planche et reproduisez la forme.
